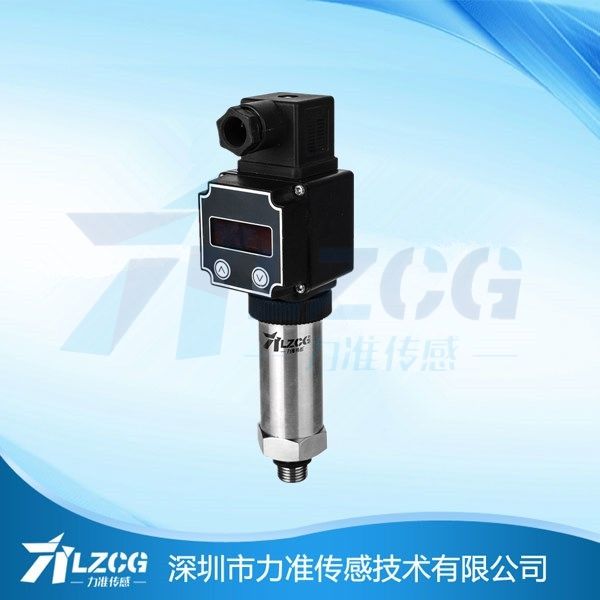

絕對壓力變送器選型

　　力準-專注力值測量技術的研究與應用。

         絕對壓力變送器以先進的技術，成熟的設計，可靠的品質，廣泛應用于電力、化工、管道煤氣、鋼鐵冶煉、食品加工、醫藥生產等自動化系統內，來自瑞士的傳感器核心技術,多參數變送器的最佳解決方案，品質穩定，性能可靠。

        絕對壓力變送器的工作原理與壓力、差壓力變送器的工作原理完全一致。它們之間的區別在于：差壓變送器是將兩個壓力同時作用到一個檢測元件（膜片）上，測量的是兩個壓力之差；壓力變送器是將差壓變送器的兩個被測壓力之一定為大氣壓，即測量的是大氣壓與被測壓力之差；
    絕壓變送器是將差壓變送器的兩個被測壓力之一定為真空，即測量的是真空與被測壓力之差；絕壓變送器與壓力變送器在結構上幾乎完全一致，區別在于：在變送器 被取消的相當于差壓變送器負壓室的位置上，壓力變送器有一個幾毫米直徑的小孔通大氣，而絕壓變送器沒有這個小孔（被堵上）。

    絕對壓力變送器產品選型：

    0-0.6MPA

    0-1.6MPA

    0-2MPA

    -0.1-0.1MPA

    -0.1-0MPA

    0-10KPA

    0-20KPA

    0-50KPA

    0-70KPA

    0-100KPA

    絕對壓力變送器參數：

    項       目

    技 術 參 數

    測量范圍(未遷移)

    最小200Pa     最大2000Kpa

    量程比

    最小10:1     最小100:1

    環境溫度

    -40℃ +85℃

    介質穩定

    -40℃ +125℃

    溫度影響量

    ±0.04% /10K;±0.08% /10K

    組態屬性

    線性/平方根/自由編程

    重量

    3.3Kg

    總線標

    4～20mA HART

    使用對象

    液體、氣體和蒸汽

    測量范圍

    0～0.1Kpa至0～40Mpa

    輸出信號

    4～20mA DC

    供電電源

    12～45VDC,一般為24V供電

    現場顯示

    指針式0～100%刻度顯示，LED數碼顯示，LCD液晶顯示可選

    防爆等級

    隔爆型dIIBT4,本質安全型iaIICT6

    精確度

    ±0.2%、±0.25%、±0.5%

    穩定性

    六個月內不超過最大量程的基本誤差絕對值

    隔離膜片

    316不銹鋼、哈氏合金C-276，蒙乃爾合金或膽

    信號連接

    G1/2

    絕對壓力變送器使用注意事項

    1：切勿用高于36V電壓加到變送器上，容易導致變送器損壞；

2：切勿用硬物碰觸膜片，導致隔離膜片損壞；

3：被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；

4：在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度必須使用散熱裝置；

5：測量蒸汽或其他高溫介質時，應使用散熱管，使變送器和管道連在一起，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器；

6：在壓力傳輸過程中，應注意以下幾點，設備級壓力變送器

a、變送器與散熱管連接處，切勿漏氣；

b、開始使用前，如果閥門是關閉的，則使用時，應該非常小心、緩慢地打開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片；

c、管路中必須保持暢通，管道中的沉積物會彈出，并損壞傳感器膜片。
