扭矩傳感器在3C自動化領域的‘精工細作’

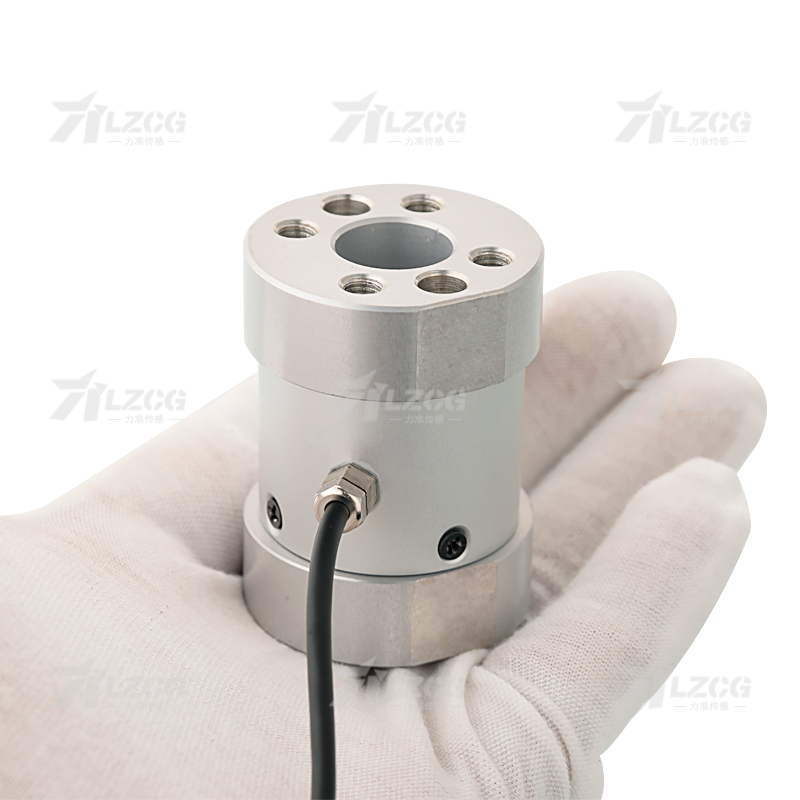

我手心里托著的這個傳感器，比一枚硬幣大不了多少，重量不到15克。產線主管老周盯著它看了半天，又抬頭看看眼前那臺正在組裝手機主板的六軸機器人，終于忍不住問：“陳工，這么個小東西，真能解決我們擰螺絲的‘玄學’問題？”

我把它輕輕裝到機器人的末端執行器上，笑了：“周主管，在3C行業里，咱們比的不是力氣大，是手有多穩、心有多細。”

“擰螺絲”里的大學問

事情要從上個月說起。老周這條產線負責高端手機的組裝，其中有個工序——用四顆0.8毫米的特制螺絲固定主板支架。工藝要求很明確：每顆螺絲擰緊扭矩0.15牛米，誤差不超過±5%。

“我們調了三個月，”老周當時拿著不良品報告，眉頭皺成川字，“視覺引導沒問題，機械臂重復定位精度達標，但直通率就是卡在92%上不去。拆解返修發現，有的是螺絲滑牙，有的是支架微裂，還有的壓根沒擰到位。”

問題就出在那個“0.15牛米”上。傳統的電動螺絲刀靠電流反饋估算扭矩，但在微型螺絲領域，摩擦力、螺紋配合度、甚至螺絲表面涂層的細微差異，都會讓實際扭矩“失真”。0.15牛米有多大？大概相當于用手指捏起一張A4紙的力道。測量這種微小扭矩，就像用臺秤稱一片羽毛。

指尖上的“觸覺神經”

我們?cè)O(shè)計的微型扭矩傳感器，本質上是在給機器人安裝“觸覺神經”。它的核心是一片經過特殊處理的應變區域，厚度只有0.3毫米，當螺絲刀受到扭矩時，這片區域會產生納米級的形變——變化量大概相當于把一根頭發絲拉長千分之一。

“關鍵是動態響應，”我給老周看實時數據曲線，“普通傳感器采樣率1000赫茲夠用了，但在擰這顆0.8毫米螺絲的過程中，扭矩會在0.1秒內從0升到0.15牛米。我們需要每秒捕捉5000次數據，才能畫出完整的‘扭矩-轉角’曲線。”

屏幕上，每一次擰緊過程都呈現出一條光滑的拋物線：初始階段扭矩平穩上升，到達預設值后急速截止。而當出現異常時——比如螺絲歪斜或螺紋有瑕疵——曲線會瞬間“告警”：要么是初始摩擦力異常增大，要么是達到扭矩峰值后還在持續轉動。

從“擰緊”到“感知”

裝上傳感器的第三周，產線直通率升到了98.5%，但故事沒結束。一天深夜，老周突然打來電話：“陳工，系統報警說B-17工位的螺絲平均扭矩在緩慢下降，但還在公差范圍內。”

我們調出過去七天的歷史數據。果然，雖然每個螺絲的扭矩都在0.142-0.158牛米之間，但平均值從0.150逐漸降到了0.146。“這是批效應，”我指著材料批次變更記錄，“新批次的螺絲表面潤滑涂層薄了0.5微米，導致摩擦系數變化。”

傳統觀念里，扭矩控制是個“閾值游戲”——達標就停。但在3C的精工領域，扭矩?cái)?shù)據成了工藝健康的“脈搏”。我們據此調整了參數，不僅補償了批次差異，還建立起了每把電批的“指紋庫”：3號電批在高溫下會偏大0.003牛米，7號電批在連續工作四小時后響應會延遲0.5毫秒……

裝配之外的“隱形戰場”

扭矩傳感器的舞臺不止在擰螺絲。上個月，我們幫一家耳機廠解決了膠水點膠的難題。

“TWS耳機的密封膠，每只耳朵點0.02克，”他們的工藝工程師小吳比劃著，“多了溢膠影響美觀，少了氣密性不達標。我們?cè)囘^(guò)壓力控制、時間控制，都不穩定。”

我們?cè)邳c(diǎn)膠閥的旋轉軸上裝了扭矩傳感器。原理很巧妙：膠水黏度會隨溫度和老化變化，當膠水通過精密齒輪泵時，黏度變化會導致驅動扭矩變化。傳感器捕捉到這個微小變化，實時調節泵的轉速，從而保證出膠量恒定。

“以前我們像在用固定水龍頭接水，現在是用帶流量計的水龍頭，”小吳后來總結，“看似在測扭矩，實際在控流量。”

精度演進的“螺旋階梯”

昨天，老周給我看了新需求：他們即將量產的可折疊手機，鉸鏈組裝需要測量0.05牛米以下的微扭矩，還要同步監測正反轉的扭矩差異，公差要求±2%。

“能做到嗎？”他問。

我打開新一代傳感器的設計圖，應變區域采用了網格化分布，能同時測量扭矩和彎矩。“就像從單點觸控升級到了多點觸控，”我解釋道，“我們不僅能知道總力矩，還能感知力矩的分布——這對于確保鉸鏈開合的絲滑手感至關重要。”

離開車間時，夕陽透過玻璃窗，在自動化產線上投下長長的影子。機器人們不知疲倦地重復著精密的舞蹈，而藏在它們“指尖”的傳感器，正以每秒數千次的頻率，捕捉著制造過程中最細微的力覺語言。

在3C這個追求極致輕薄的行業里，我們這些工程師的工作，就是把“力”的感知做到極致——從牛頓米到毫牛米，從靜態測量到動態捕捉，從單一閾值到全流程感知。這不是力量的比拼，而是感知的進化。

而這些比指甲蓋還小的傳感器，正安靜地躺在機器人的指尖，完成著這個時代最精密的“手藝活”。每一次微扭矩的準確測量，都是對“中國智造”最細膩的注腳。
