相位差式 vs 應變式：扭矩傳感器技術路線之爭

我辦公桌上并排放著兩個傳感器——一個比拇指稍大，外殼光滑；另一個略顯笨重，帶著明顯的接線端子。新來的碩士生小林好奇地拿起小的那個：“陳工，這兩個都是測扭矩的，怎么長得完全不一樣？”

“因?yàn)樗鼈兊摹劬Α词澜绲姆绞讲煌！蔽医油y(cè)試臺電源，“一個在‘聽’材料變形的嘆息，另一個在‘看’磁場扭轉的微笑。今天，咱們就聊聊這場持續了四十年的技術對話。”

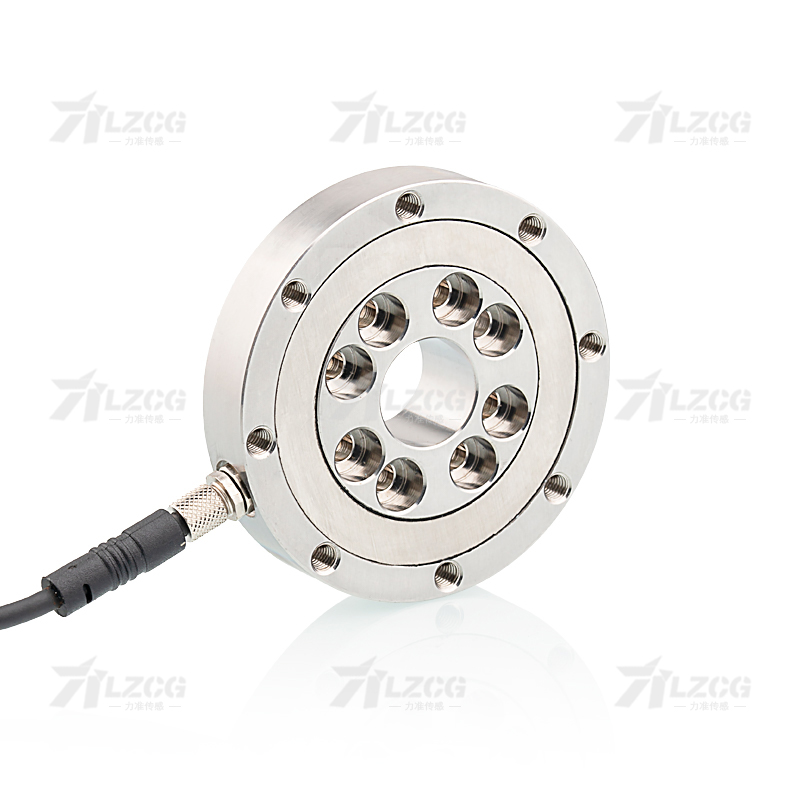

應變式：把材料的“嘆息”變成電信號

“先從老將開始。”我指著那個略顯笨重的傳感器，“應變式，原理直白得像牛頓時代——軸受力會輕微變形，我們?cè)诒砻尜N上‘電子紋身’應變片，它跟著材料一起伸縮，電阻隨之變化。”

測試臺啟動，電機帶動軸緩慢旋轉。我加載了100牛米的扭矩，屏幕上立刻跳出一條平滑的曲線。“看，應變片把0.001毫米的形變——差不多是頭發絲的七十分之一——轉換成了清晰的電壓信號。這種技術成熟得就像機械手表，你永遠知道每個零件在做什么。”

但弱點也藏在基因里。我調出另一組數據：“這是上周測試時遇到的麻煩——電磁干擾。”屏幕上，干凈的扭矩信號上疊加了密集的毛刺，“電機磁場會‘污染’應變片的微弱信號，我們得用復雜的屏蔽，就像給信號穿上盔甲。”

相位差式：捕捉磁場的“微笑”

我換上那個小巧的傳感器：“現在看看新派代表，相位差式。”它的核心是兩個精巧的磁環——一個固定在軸上，一個懸浮在周圍。

“軸受力扭轉時，”我一邊加載扭矩一邊解釋，“兩個磁環的相對位置會微妙變化，就像兩個人跳舞時微微錯開的腳步。這種錯位改變了磁場，我們通過檢測相位差來推算扭矩——完全非接觸，沒有物理連接。”

測試結果令人印象深刻：即使在強電磁環境下，信號依然干凈如洗。“它不怕干擾，因?yàn)樾盘?hào)本身就是磁場。轉速上限也高——沒有滑環或電刷的限制，輕松突破兩萬轉。”

但完美不存在。我調出溫度測試記錄：“問題在這里，磁材料的溫度系數像個任性的孩子。從-20℃到80℃，我們需要一套復雜的算法來‘安撫’它，否則精度會飄得像風箏。”

技術對話，不是戰爭

午餐時，我和研發部的老張聊起這個。他在扭矩測量領域干了三十年。“很多人把技術路線看成戰爭，非要分出輸贏，”他夾起一塊排骨，“但在我眼里，這是場持續的對話。”

他舉了個例子：2018年，我們給某航天院所做火箭發動機渦輪泵測試，轉速高達35000轉/分，溫度從液氧的-183℃到燃燒后的800℃。“應變片根本活不下來，相位差傳感器配上特殊磁材和冷卻，完美完成任務。”

但去年在工業機器人關節上，我們選擇了應變式。“機器人動作精細，需要微秒級響應，應變式的直接測量沒有算法延遲，而且關節空間有限，應變片可以直接貼在結構內部。”

融合與進化

真正有趣的變化發生在最近五年。我?guī)е×謥淼叫庐a(chǎn)品試制區：“看這個‘混血兒’——我們?cè)谕桓S上布置了應變片和磁環。”

屏幕顯示著雙路信號，在多數工況下幾乎重疊，但在高頻沖擊載荷時，出現了微妙差異。“應變式響應快5微秒，但受機械振動影響；相位差式更穩定，但有微小延遲。控制系統可以根據工況智能選擇或融合信號——就像人用眼睛和耳朵一起感知世界。”

我問小林：“現在你覺得哪個更好？”

他想了想：“沒有更好，只有更合適。”

應用場景的“選角導演”

下午的技術評審會上，我們?yōu)橐粋€(gè)海上風電項目選擇方案。客戶需要在潮濕鹽霧環境下長期監測主軸扭矩。

“應變式需要密封保護膠，維護周期短。”
“相位差式對潮濕環境不敏感，但大尺寸磁環成本高。”
討論激烈，數據在屏幕上滾動。

最終我們提出了混合方案：在關鍵位置使用高精度應變式做標定參考，在多個監測點使用相位差式長期工作。“就像電影選角，讓每個技術扮演最適合的角色。”

技術的“上下文”

傍晚整理報告時，我翻出1985年的第一代扭矩傳感器圖紙——比拳頭還大，精度只有5%。對比今天桌上這兩個小家伙，精度高達0.1%，還能無線傳輸數據。

技術路線的“競爭”，更像是不同哲學觀的對話：應變式擁抱直接測量的簡潔，相位差式追求非接觸的優雅。它們各自進化，又彼此借鑒。

我把兩個傳感器重新并排放在桌上。在實驗室的燈光下，它們安靜地等待著下一次測試。沒有絕對的勝者，只有對不同應用場景的持續回應。而這，或許就是工程技術最迷人的地方——在約束中尋找最優解，在對話中推動進步。

明天，又會有新的需求單到來，這場持續的技術對話還將繼續。而我很幸運，能在這場對話中，做一個認真的傾聽者和翻譯者。
