六維力傳感器制造與標定流程一覽

引言：從圖紙到精密的蛻變

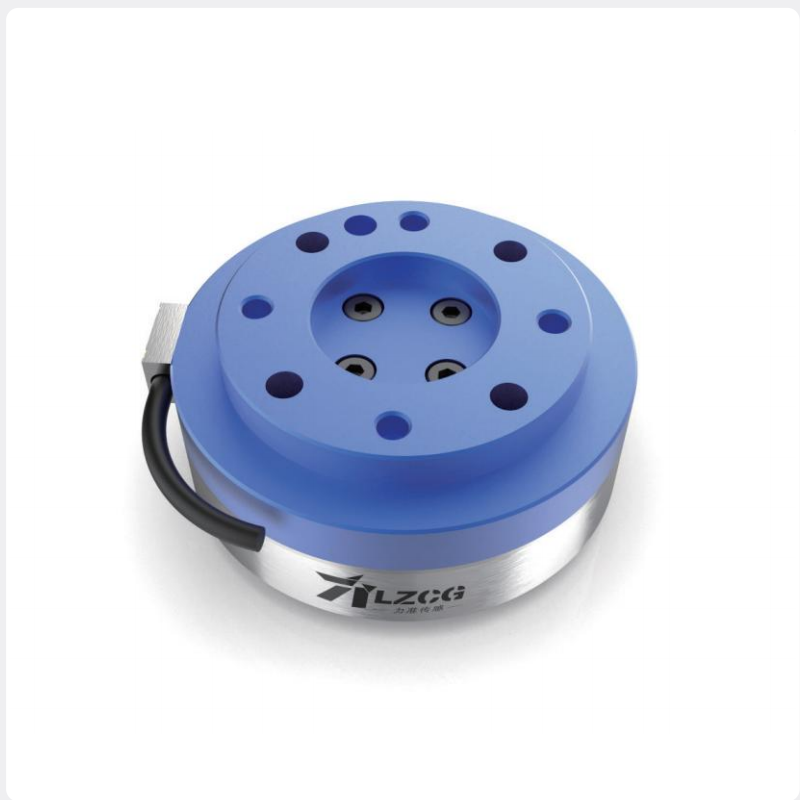

當我們目睹六維力傳感器在機器人手腕上揮灑自如，完成各種精密力控任務時，可曾想過，它是如何從一個金屬毛坯，蛻變為一個能感知毫牛之力的“智能器官”？這個過程的復雜性和精密性，絲毫不亞于制造一塊高端機械表。本文將帶領您深入“幕后”，全景展示六維力傳感器從設計、加工、貼片到最終標定測試的完整“煉成”之旅，揭示其高價值背后的嚴謹與匠心。

第一模塊：藍圖規劃：精密的設計與材料學

制造的第一步始于精密的計算機設計，這是確保傳感器性能的頂層建筑。

1. 結構設計與人機交互： 工程師使用CAD軟件，基于量程、精度、剛度等目標參數，進行彈性體的三維結構設計。此時，有限元分析 扮演了至關重要的角色。通過在電腦中對模型施加虛擬的力和力矩，工程師可以預先分析出彈性體各處的應力、應變分布情況，從而優化結構，確保應變集中在設計的貼片區域，并避免應力集中導致的損壞或非線性。這個“虛擬標定”過程極大地縮短了研發周期，降低了試錯成本。

2. 材料的選擇： 彈性體的材料直接決定了傳感器的性能上限。通常選用高強度鋁合金、不銹鋼或鈦合金。選擇依據在于：

   • 鋁合金： 比重輕、靈敏度高（彈性模量較低），是機器人腕部傳感器的首選，但強度和耐腐蝕性稍遜。
   • 不銹鋼： 強度高、耐腐蝕、耐疲勞性好，適用于惡劣工業環境和大量程場合，但靈敏度相對較低。
   • 鈦合金： 兼具高強度和低密度，性能優異，但成本高昂，多用于航空航天等高端領域。

第二模塊：精工制造：機械加工與熱處理

設計藍圖完成后，便進入了高精度的機械加工階段。

1. 數控加工： 彈性體的結構復雜且對尺寸精度要求極高，通常采用五軸數控加工中心 進行一次性裝夾、多面體加工。這確保了各個應變梁的對稱性、薄壁處的一致性，這些都是保證低串擾、高線性度的物理基礎。加工過程中的微米級誤差，都可能導致最終性能的顯著差異。

2. 熱處理與表面處理：

   • 熱處理： 加工后的金屬內部存在殘余應力，會導致傳感器的零點漂移和 creep。必須通過退火或時效處理 來消除這些內應力，穩定材料的微觀結構。
   • 表面處理： 為了提高應變計的粘貼強度和長期穩定性，彈性體的貼片區域需要進行精細的打磨、拋光甚至陽極氧化，確保表面平整、清潔且具有合適的粗糙度。

第三模塊：神經植入：應變計的精密粘貼與組橋

這是制造過程中最考驗工藝和耐心的“顯微外科手術”環節。

1. 精準定位與表面處理： 根據設計圖紙，在彈性體的特定位置進行精準劃線定位。隨后，使用專用溶劑對貼片區域進行嚴格的清洗和脫脂，任何微小的油污或灰塵都會影響粘貼質量。
2. 手工或自動貼片： 在超凈工作環境下，由經驗豐富的技師在顯微鏡下，使用專用膠水將微小的箔式應變計精確粘貼到指定位置。膠水的涂抹厚度、固化溫度和時間都有嚴格工藝要求。高端產線已開始采用自動貼片設備，以追求更高的一致性和效率。
3. 引線焊接與防護： 貼片完成后，用極細的導線將各個應變計按照預設的惠斯通電橋 連接起來。焊接需迅速準確，避免過熱損傷應變計。最后，在貼片區域涂上硅膠或環氧樹脂進行保護，使其免受濕度、粉塵和機械損傷。

第四模塊：初次通電：信號調理電路與殼體封裝

原始的應變信號非常微弱，需要專門的電路進行調理。

1. 信號調理電路： 將一塊集成了放大器、濾波器和溫度補償元件的專用電路板與傳感器連接。這部分電路負責將毫伏級的電橋信號放大成伏級的標準信號，并濾除高頻噪聲，補償因溫度變化引起的零點漂移和靈敏度漂移。
2. 總裝與密封： 將貼片完成的彈性體核心與外殼、連接器等進行總裝。對于需要用于惡劣環境的傳感器，會進行激光焊接或采用O型圈密封，以達到IP67甚至更高的防護等級，確保其防油、防水、防塵。

第五模塊：靈魂注入：系統的標定與補償

這是賦予傳感器“靈魂”的關鍵一步，決定其輸出數據的準確性與可靠性。

1. 標定系統： 傳感器被安裝在高精度的多維標定臺上。該設備能通過砝碼、伺服電機和杠桿系統，向傳感器施加已知大小、方向純凈的單一維度的力或力矩（例如，只加純Fz，或只加純Mx）。

2. 數據采集與解耦矩陣計算：

   • 在每個純凈載荷下，記錄傳感器所有通道的原始電壓輸出值。
   • 通過施加一系列不同大小的載荷，獲得海量數據。
   • 利用最小二乘法等數學工具，計算出一個6xN的解耦矩陣。這個矩陣就是傳感器的“靈魂”，它建立了原始電壓信號與六個標準力/力矩值之間的數學映射關系，并存儲在傳感器的處理器或配套軟件中。

3. 全面性能測試： 標定后，還需進行一系列嚴格的測試來驗證其性能，包括：

   • 線性度測試： 驗證輸出與輸入是否成直線關系。
   • 滯后測試： 檢查加載和卸載過程中，同一載荷點輸出的差異。
   • 重復性測試： 多次施加同一載荷，檢查輸出的一致性。
   • 蠕變測試： 長時間施加恒定載荷，觀察輸出隨時間的變化。

結語：千錘百煉，方得始終

一枚高性能六維力傳感器的誕生，是材料科學、精密機械、電子技術、軟件算法和計量學等多學科技術的深度融合與千錘百煉的結果。從FEA優化的藍圖，到微米級的加工，再到顯微鏡下的貼片，直至最后在標定臺上經受“力與矩的洗禮”，每一個環節都凝聚著工程師的智慧與匠心。正是這份對精密的極致追求，才使得我們能將這股無形的力量，馴服為驅動智能化浪潮的可靠基石。在接下來的系列中，我們將轉向不同技術路線的探討，看看除了主流的應變式，還有哪些技術也在角逐這一領域。
