六維力傳感器的“心臟”：應變計與彈性體結構深度解析

引言：卓越性能的基石

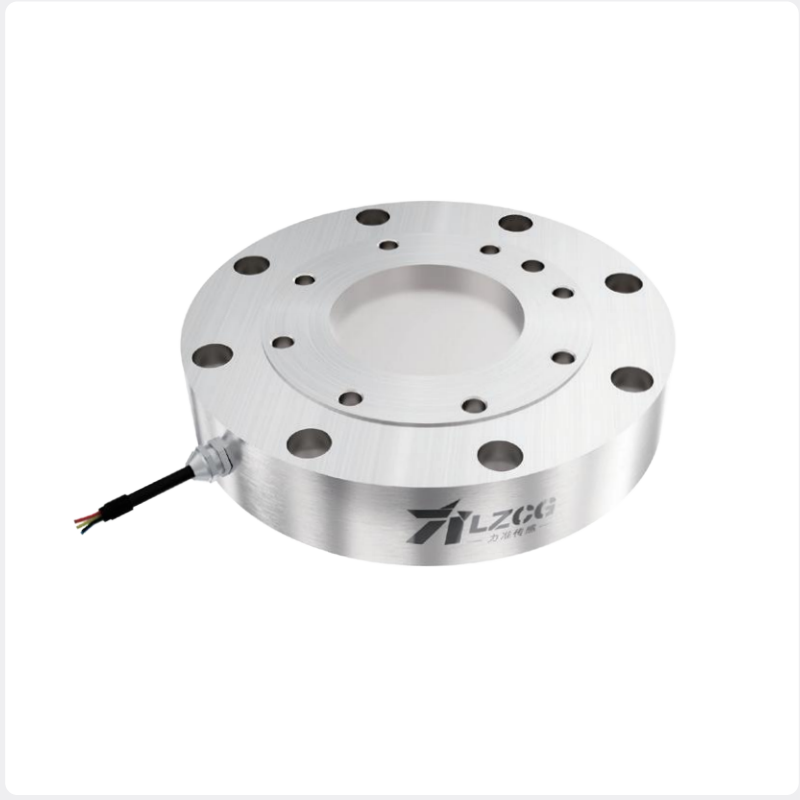

如果說六維力傳感器是機器人的“觸覺皮膚”，那么其內部的彈性體和應變計就是實現觸覺感知的“心臟”與“神經末梢”。傳感器最終的性能——精度、靈敏度、抗干擾能力——在很大程度上由這對核心組合決定。它們將一個抽象的力學世界，精準地翻譯成可被電子系統理解的數字語言。本文將深入這顆“心臟”的內部，揭示彈性體結構設計與應變計技術如何共同成就六維力傳感器的卓越性能。

第一模塊：彈性體：力量的“翻譯官”

彈性體是傳感器的機械核心，通常由經過特殊熱處理的高強度金屬（如鋁合金、不銹鋼或鈦合金）加工而成。它的核心作用有兩個：

1. 承受外力： 作為機械結構的一部分，可靠地傳遞力和力矩。
2. 產生形變： 其最關鍵的作用，是在受力后產生可控的、與外力成正比的、微小的彈性形變。

這個形變就是力量的“語言”。彈性體的設計精髓在于，它必須將復雜的六維力/力矩信號，轉化為分布在不同位置上的、可被清晰區分的應變信號。一個拙劣的彈性體設計，會導致不同維度的信號相互干擾，無法分離；而一個優秀的設計，則像一個精密的樂器，每個“音符”（應變點）都清晰可辨。

第二模塊：常見彈性體結構面面觀

為了高效地解耦六維信號，工程師們發明了多種經典的彈性體結構，各有優劣，適用于不同場景。

• 十字梁式結構：

  • 結構特點： 由一個中心體和四根均勻分布的輻射梁組成，應變計貼于梁的側面。
  • 優點： 結構對稱性好，靈敏度高，解耦算法相對成熟。
  • 缺點： 對加工精度要求極高，Z方向的剛度和承載力可能稍弱。
  • 應用： 非常經典和常見的結構，適用于中低量程、高精度的場合。

• 中心孔式/輪輻式結構：

  • 結構特點： 在一個中心圓孔周圍由多根“輻條”連接內外圈，應變計貼于輻條上。
  • 優點： 整體剛度大，尤其能承受較大的軸向力（Fz）和力矩，過載保護能力強。
  • 缺點： 設計和貼片位置更為復雜，靈敏度可能略低于十字梁結構。
  • 應用： 適用于需要高剛度和較大量程的場合，如工業機器人腕部。

• 整體梁式結構（如八角環）：

  • 結構特點： 通過整體金屬塊加工出多個柔性梁，結構緊湊一體化。
  • 優點： 結構剛度好，線性度高，滯后小。
  • 缺點： 加工復雜，設計難度大，各維度的靈敏度可能不易調節。
  • 應用： 常用于小型化、高剛度要求的傳感器。

第三模塊：應變計：感知微變的“神經”

應變計是一種能將機械應變轉換成電阻變化的敏感元件。它通常是由金屬箔蝕刻成柵狀，并粘貼在薄薄的基底上制成，故也稱“箔式應變計”。

• 工作原理： 基于金屬的應變效應——當金屬絲受外力拉伸或壓縮時，其長度和橫截面積會發生變化，從而導致其電阻值改變。電阻變化率與應變程度成正比。
• 關鍵參數： 靈敏系數（K值），表示單位應變引起的電阻相對變化量，是應變計的核心性能指標。

單個應變計的電阻變化極其微小，為了便于測量和提高靈敏度，它們通常以惠斯通電橋的形式連接。

第四模塊：惠斯通電橋：放大信號的“放大器”

將四個應變計（或電阻）連接成一個閉合環路，就構成了惠斯通電橋。在六維力傳感器中，電橋的巧妙布置是實現測量的關鍵。

• 工作原理： 當電橋平衡時（四個橋臂電阻滿足一定關系），輸出電壓為零。當彈性體形變導致一個或多個應變計的電阻發生變化時，電橋失去平衡，產生一個與應變成正比的毫伏級電壓輸出。
• 布片策略： 針對彈性體上某個需要測量的特定應變點，工程師會貼上多個應變計，并將它們接入同一個電橋。例如，在梁的一側貼一個受拉應變計，在對稱的另一側貼一個受壓應變計，將它們分別接入電橋的相鄰橋臂。這種“推挽”式布置可以使輸出電壓信號加倍，同時還能自動補償溫度變化帶來的影響（溫度變化對相鄰橋臂的影響相互抵消），極大地提高了測量的精度和穩定性。

第五模塊：從形變到信號：解耦的奧秘

一個六維力傳感器的彈性體上，會精心粘貼數十個應變計，組成多個測量電橋。這些電橋的輸出信號是混合的，即每個電橋的輸出都不同程度地受到六個維度力/力矩的影響。

解耦（Decoupling） 就是將這多個混合信號，精確分離成獨立的Fx, Fy, Fz, Mx, My, Mz六個分量的過程。這需要通過一個數學工具——解耦矩陣。

1. 標定： 在出廠前，傳感器被固定在標定設備上，依次施加已知大小、純粹的單維度力或力矩（如只加Fx，只加Mz等）。
2. 數據記錄： 記錄下在每個純載荷作用下，所有電橋的輸出電壓值。
3. 矩陣計算： 通過大量標定數據，計算出一個6xN的系數矩陣（N為電橋數量）。這個矩陣描述了每個電橋輸出與六個維度載荷之間的線性關系。
4. 實時運算： 傳感器工作時，內部的微處理器會實時讀取所有電橋的輸出值，然后乘以這個預先存儲好的解耦矩陣，瞬間即可得到純凈的六維力/力矩值。

結語：精密機械與智能電子的完美融合

彈性體與應變計，一個作為精妙的機械結構，將宏觀力轉化為微觀應變；一個作為敏銳的傳感元件，將應變轉化為電信號。它們相輔相成，共同構成了六維力傳感器技術含量最高、最核心的部分。正是這種精密機械設計與先進電子技術的深度融合，才使得冰冷的金屬擁有了感知力量的“靈魂”，讓機器人得以真正“感受”世界。在下一篇文章中，我們將詳細解讀這六個輸出信號的具體含義和應用場景。
