稱重傳感器由金屬電阻應變片組成，用于測量橋路。它是由金屬電阻絲在張力作用下延伸和變薄而產生的。電阻增加的原理，即金屬電阻隨應變而變化的效果。

稱重傳感器中的金屬電阻具有阻礙電流流動的特性，同一種金屬絲，一般來說，越細，其電阻值越大。當金屬電阻絲受到外力作用而膨脹時，其電阻值會在一定范圍內增加或減少。因此，將金屬絲（或薄膜）緊貼在被測物體上。當被測物體受到外力膨脹時，金屬電阻絲（薄膜）也會按比例膨脹，其電阻值也會相應變化。稱重傳感器是在金屬稱重梁上粘貼金屬電阻應變片來測量重量信號。

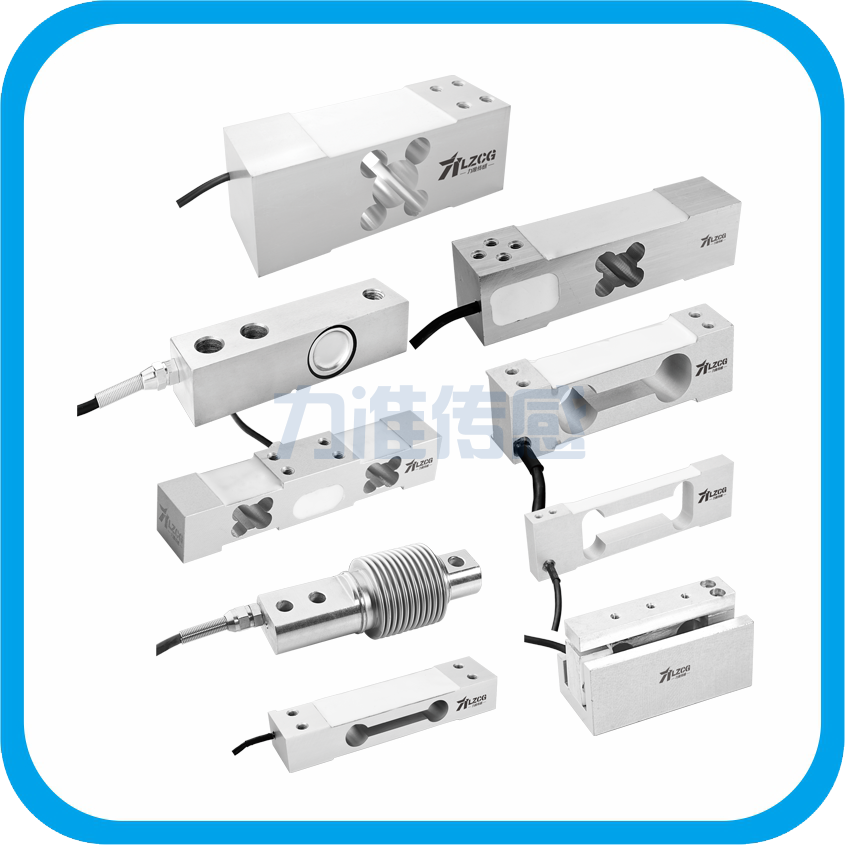

稱重傳感器的形狀結構包括圓柱形、S形、矩形等。稱重傳感器是影響電子秤測量精度的關鍵部件，在整個定值分裝控制系統中，選用gyl-3應變稱重測力傳感器。四片電阻應變片構成了整個橋梁路徑。當增加的橋梁壓力U保持不變時，傳感器的輸出信號與傳感器上的重力與供應橋梁壓力成正比。此外，供應橋梁壓力U的變化直接影響電子秤的測量精度，因此要求橋梁壓力非常穩定。

同時，計算機還根據設定值和測量值來判斷設定值。將測量值與給定值進行比較，取差值提供pid操作，當重量不足時，繼續送料并顯示測量值。一旦重量相等或大于給定值，控制接口輸出控制信號，控制外部給料設備停止給料，顯示最終測量值，然后發出答案令，表示袋裝完成后，可以對下一個袋裝進行稱重。

稱重傳感器的結構原理：

金屬電阻具有阻礙電流流動的特性，同一種金屬絲，一般來說，越細，其電阻值越大。當金屬電阻絲受到外力作用而膨脹時，其電阻值會在一定范圍內增加或減少。因此，將金屬絲（或薄膜）緊貼在被測物體上。當被測物體受到外力膨脹時，金屬電阻絲（薄膜）也會按比例膨脹，其電阻值也會相應變化。稱重傳感器是在金屬稱重梁上粘貼金屬電阻應變片來測量重量信號。

稱重系統設計：

當載荷施加到圓柱形稱重傳感器的中線時，會產生拉伸或壓縮。在梁上施用時，會產生剪切或彎曲。梁可單端安裝，也可雙端安裝。決定安裝方法的因素包括結構要求、穩定性要求以及相關成本、復雜性、維護性等因素。所選用的稱重傳感器應滿足工作環境的要求，如耐腐蝕、可沖洗等。

選擇稱重傳感器的第一步是確定最大的特殊測量重量（毛重）。這相當于工作質量重量、容器和連接附件重量之和，包括卸壓閥、工具、混合器和電機、梯子、加熱套件和加熱工作質量之和，以及任何其他可能通過管道或?qū)Ч苁┘拥饺萜魃系闹亓恐汀Ｈ羧萜鞯钠ぶ爻^工質重量，切割量的準確性就會下降。

由于蒸汽的重量會隨著溫度和壓力的變化而變化，壓力容器和帶蒸汽加熱套的容器需要嬰兒額外的補償功能。-當室溫壓力增加一個大氣壓時，一個只裝有5000加侖空氣的容器將增加45bs。

稱重傳感器性能補償：

溫度、振動、結構移動、環境和維護等諸多因素都會影響稱重系統的性能。大多數系統都有溫度補償，補償范圍應大于預期環境和工作溫度范圍。若工藝容器溫度較高(或較低)，則需要對容器和稱重傳感器進行隔熱。

大多數上等應變計稱重傳感器電路都內置了零點和跨度的溫度校準。稱重傳感器除了常規溫度極限(-4-160*F)外，還需要進行額外的修正。或者在這個范圍內控制稱重傳感器周圍的溫度。稱重傳感器還需要避免過強的熱輻射，特別是單側輻射。

稱重傳感器在金屬加工行業中需要在高達500F的溫度下持續工作。應變計背面使用的粘合材料通常不能承受這種情況。

溫度很高。在高溫應用中，無機(陶瓷)粘合劑可用于固定合金制成的應變感應線。或采用火焰噴涂工藝，采用熔融氧化鋁涂層應變感應元件進行固定。這種固定方法可以在短時間內承受高達1000F的溫度。

將稱重系統的軸承與軸承電機等振動不準備或受車輛移動影響的剛性結構、地面等隔離，可將振動影響降至*低。吸振材料可用于分隔高稱重傳感器和容器之間的振動，但當用于振動源時，效果會下降。同樣，稱重變送器也可以具有振動噪聲過濾功能，但理想的方法是消除振動源。稱重時，稱重傳感器可以停止所有工質的流入和流出，并關閉與容器相連的電機和混合器。對攪拌過程中的容器，應使用緩沖板來減弱工質的浪涌和旋轉。

由于稱重傳感器的工作環境是動態的，因此需要定期檢查。其中包括儀表、電纜、連接接線盒等裝置上的碎屑、冰塊、積水(或積液)、防熱、防陽光直射、防風。稱重傳感器還需要防止雷擊和電源浪涌。維護工作主要包括直接稱重傳感器的周圍環境、結構、布線、接線盒（濕度和固定端）、調整支架和鎖桿、定期校準稱重傳感器以及確保均勻負載。

稱重傳感器可以承受200%量程的側向裁荷。對于車輛碰撞或類似干擾的傳感器，有必要檢查稱重傳感器是否損壞并重新校準。在傳感器加載和空載的情況下，應分別進行相關維護檢查，并在傳感器機身/組織結構的所有可能溫度范圍內進行。

綜上所述，傳感器廠家-力準傳感所設計的稱重傳感器性能總體來講是很不錯的。
