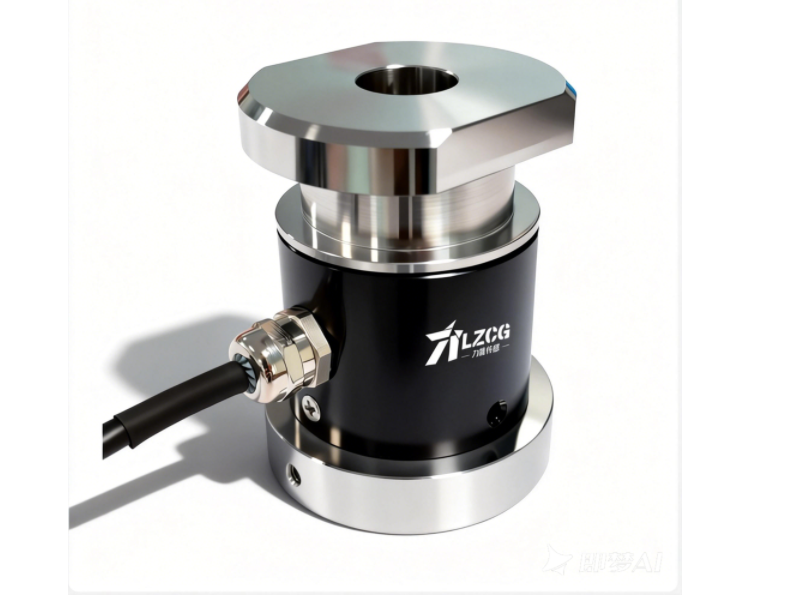

聊聊咱家的柱式傳感器:選型、安裝、避坑指南
大家好,我是力準傳感的張工,在技術部干了快十年了,今天以一線工程師的身份,跟大伙兒嘮嘮我們家的柱式傳感器。這些都是我這些年調過、裝過、調試過的真實經驗,希望能幫大家少走點彎路。
一、先搞清楚你要測什么力
每次客戶咨詢,我第一句話肯定是:“您測多大的力?怎么裝?”
1. 小力值、小空間
像按鍵手感測試、機器人手爪抓取力這種,幾十到幾百公斤的量程,還得塞進狹小空間——LF-605系列是首選。特別是LF-605A3、LF-605F這些小個子,直徑小、高度矮,偏心誤差也控制得好。
我遇到過一個做手機按鍵測試的客戶,原來用的傳感器太厚,裝不進去。換了LF-605A之后,空間剛合適,精度還提上來了。
2. 大噸位、沖擊強
像沖壓機、液壓機這種“大家伙”,動不動就幾噸十幾噸,還有沖擊——LF-601和LF-609扛得住。合金鋼材質,結構厚實,我們做過測試,短時過載到200%都還能恢復。
有個冶金廠的沖壓設備,原來傳感器用了三個月就飄零了。換成LF-601-H80之后,用了兩年多,每年校準一次,數據還很穩。
3. 既要拉又要壓
很多測試機需要同時測拉力和壓力,兩頭都要裝螺紋——LF-602系列就很合適。鋁材質的輕,合金鋼的更結實,看你們對重量有沒有要求。
二、安裝是門技術活
最常見的坑:裝歪了
柱式傳感器最怕偏心。我見過不少現場安裝,螺絲一擰,傳感器都斜了,測出來的力能差10%以上。
我們的建議:
- 兩端連接件盡量用球頭或者浮動接頭
- 實在要硬連接,同軸度必須控制在0.05mm以內
- 安裝時用百分表打一下,別嫌麻煩
電纜得保護好
傳感器的“命脈”就是那根線。我見過最離譜的現場——電纜被設備來回碾壓,外皮都破了,還在抱怨信號不穩定。
記住這幾條:
- 線纜固定好,別讓它懸空晃蕩
- 走線避開高溫、尖銳邊緣
- 如果是動態場合(比如機械手),用拖鏈保護
三、電氣連接別大意
電源電壓要穩
我們的傳感器推薦電壓大多是3-10V或者5-10V。電壓不穩,輸出信號就飄。我建議盡量用穩壓電源,別直接從PLC或工控機取電。
信號線要屏蔽
工業現場干擾多,變頻器、電機、繼電器都是干擾源。四芯屏蔽電纜一定要用,屏蔽層單端接地(通常在儀表端)。
有個客戶說傳感器偶爾跳數,我們現場一看,信號線和動力線綁在一起。分開走線后,問題立馬解決。
別小看接地
傳感器外殼接地很重要,特別是大電流設備旁邊。我們遇到過因為接地不良,導致傳感器外殼帶感應電壓,影響測量精度的情況。
四、實際應用中的“小心得”
1. 量程選大不選小
很多客戶為了“精確”,選剛好夠用的量程。我的建議是:留20%-30%余量。比如實際最大用到800kg,選1t的量程更合適。這樣傳感器工作在線性區,壽命也長。
2. 防護等級看環境
- 一般車間,IP50夠用
- 有冷卻液、粉塵,至少IP64
- 戶外或特別潮濕,選IP65的LF-603
3. 溫度影響要考慮
我們的傳感器都有溫度補償,但如果是溫差特別大的場合(比如冷熱壓機),建議:
- 選溫度系數小的型號(±0.05% F.S./10℃)
- 盡量讓傳感器遠離熱源
- 開機后預熱幾分鐘再測量
五、什么時候需要定制?
標準型號能滿足90%的需求,但有些特殊場合還真得定制:
1. 安裝尺寸特別刁鉆
遇到過客戶設備空間極其有限,標準型號塞不進去。我們重新設計結構,高度縮短了15%,裝進去了。
2. 輸出信號要特殊
標準是mV輸出,但如果現場只能接4-20mA或者0-10V,我們可以內置變送器模塊。
3. 極端環境
超高溫(>80℃)、強腐蝕(酸堿性環境)、強輻射等特殊場合,材料、密封、電路都得特殊處理。
六、售后服務那些事兒
校準別省
我們出廠都校準,還帶報告。但用了一兩年后,建議再校準一次。我們有校準服務,也可以推薦第三方機構。
質保期內大膽用
我們的傳感器質保期是12個月。這期間非人為損壞,我們免費維修或更換。
技術支持隨時找
安裝調試有問題,隨時聯系我們技術部。微信發個現場視頻,我們就能幫你看問題在哪。去年疫情期間,我們靠視頻指導,幫外地客戶解決了十幾次安裝問題。
寫在最后
傳感器這東西,看著簡單,用起來門道不少。選對型號、裝對位置、接對線路,基本就能保證穩定可靠。
我們做技術的,最怕的不是傳感器出問題(有問題可以分析解決),最怕的是客戶不說,硬扛著用,等到影響生產了才來找我們。
所以,大家在使用中遇到任何疑問,哪怕覺得是個“傻問題”,也盡管問。我們力準的技術團隊,就是給大家托底的。
張工的個人建議:
- 新項目選型,先把工況、空間、精度要求發給我們,我們幫你推薦
- 安裝前,看看我們的安裝示意圖和注意事項
- 調試時,先從小載荷試起,慢慢加到滿量程
- 定期檢查,緊固件別松了,電纜別破了
好了,今天就聊這么多。有啥具體問題,歡迎隨時來電。咱們技術人,就用技術說話!
張工 | 力準傳感技術部
干了十年傳感器,調過上千臺設備,有啥問題,咱一起解決。
