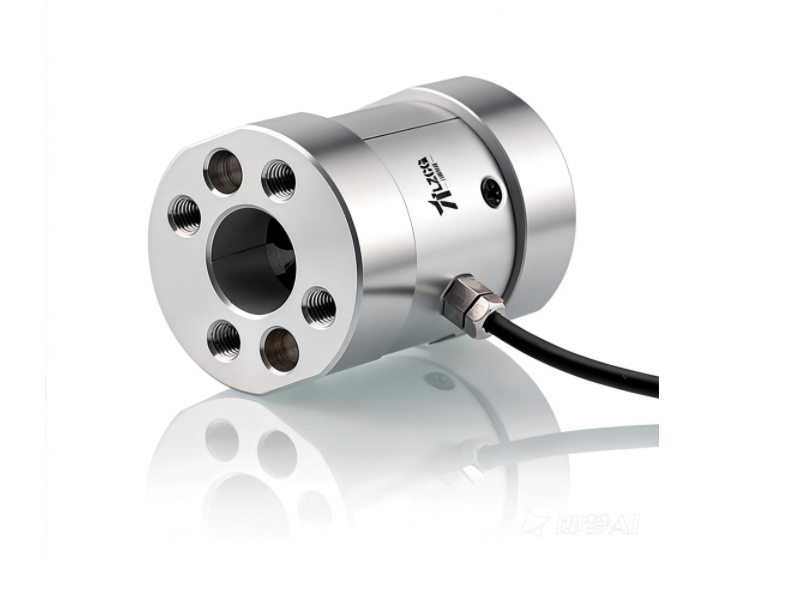

靜態扭矩傳感器系列:高精度靜態扭矩測量的專業解決方案

一 系列概覽
力準傳感靜態扭矩傳感器系列專為靜態扭矩測試與校準而設計,廣泛應用于扭力扳手檢測、靜態扭力測試臺、人形機器人關節扭矩監測、設備裝配質量控制及實驗室標定等領域。該系列產品以其高精度、高穩定性、體積小巧、安裝靈活等特點,成為工業測量與質量控制環節中不可或缺的關鍵部件。
二 核心技術特點
1. 卓越的測量性能
- 高精度:全系列非線性、滯后、重復性誤差普遍優于 ±0.1% F.S.。
- 優異的溫度穩定性:溫度對輸出和零點的影響低至 ±0.05% F.S./10℃,確保在寬溫環境下測量一致。
- 低蠕變:30分鐘蠕變典型值為 ±0.05% F.S.,適合長時間穩定測量。
- 寬量程覆蓋:提供從 0.05 N·m 至 300 N·m 的多種量程選擇,滿足不同扭矩測試需求。
2. 堅固可靠的結構設計
- 材質多樣:根據量程與使用環境,提供鋁合金或不銹鋼結構,兼顧輕量化與高強度。
- 防護等級可選:基礎型號為IP50,部分型號如LT-12、LT-60A分別達到 IP64 與 IP65,適應粉塵、噴濺等工業環境。
- 過載能力強:安全過載達 150%,極限過載 200%,具備良好的抗沖擊與過載保護能力。
3. 靈活的安裝與集成
- 多種安裝方式:支持法蘭安裝、銷軸式安裝、單法蘭安裝等多種機械接口,便于集成到現有設備或測試工裝中。
- 標準化電氣接口:提供 3~10V 或 5V 推薦激勵電壓,輸出靈敏度多為 1.5~2.0 mV/V,兼容常見采集系統。
- 可選TEDS功能:支持傳感器電子數據表,實現即插即用與自動識別,簡化系統配置與維護。
4. 適應寬溫工作環境
- 工作溫度范圍:普遍支持 -20℃ ~ 80℃(部分型號如LT-01支持-20~65℃)。
- 補償溫度范圍:典型值為 -10℃ ~ 60℃,在補償區間內保持最佳性能。
三 主要型號對比與選型指南
| 型號 | 量程范圍 (N·m) | 主要材質 | 輸出靈敏度 | 防護等級 | 特點與適用場景 |
|---|
| LT-01 | 0.1 ~ 100 | 鋁合金 | 1.5~2.0 mV/V | IP50 | 基礎型號,性價比高,適合通用靜態扭矩測試與扳手校準。 |
| LT-01A | 10 ~ 200 | 鋁合金/不銹鋼 | 1.0±10% mV/V | IP50 | 中高量程,不銹鋼選項增強耐用性,適合產線檢測與設備監控。 |
| LT-02/02A | 1 ~ 300 | 鋁合金/不銹鋼 | 2.0±10% mV/V | IP50 | 寬量程覆蓋,高輸出靈敏度,適用于多種工業測試與研發驗證。 |
| LT-03 | 1 ~ 100 | 鋁合金/不銹鋼 | 2.0±10% mV/V | IP50 | 結構緊湊,安裝靈活,適合空間受限的集成應用。 |
| LT-04 | 0.05 ~ 100 | 鋁合金/不銹鋼 | 2.0±10% mV/V | IP50 | 小量程起始,高分辨率,適用于精密裝配與微小扭矩測試。 |
| LT-06 | 1 ~ 50 | 鋁合金/不銹鋼 | 2.0±10% mV/V | IP50 | 阻抗可選(385/750 Ω),適配不同采集系統,靈活性高。 |
| LT-12 | 0.5 ~ 10 | 鋁合金/不銹鋼 | 2.0±10% mV/V | IP64 | 更高防護,適合有粉塵或輕微噴濺環境的小扭矩測試。 |
| LT-60A | 1 ~ 100 | 鋁合金/不銹鋼 | 1.5~2.0 mV/V | IP65 | 防護等級最高,結構小巧,特別適用于人形機器人關節扭矩監測等高端集成場景。 |
四 典型應用場景
1. 工具校準與質量控制
- 扭力扳手、螺絲刀等裝配工具的出廠校驗與周期標定。
- 生產線扭力控制點的實時監測與數據追溯。
2. 設備測試與研發
- 電機、減速機、傳動軸等旋轉部件的靜態扭矩性能測試。
- 新產品或新材料的扭矩特性研究與驗證。
3. 機器人及自動化
- 人形機器人、協作機器人關節的靜態扭矩反饋與安全監測。
- 自動化裝配設備中擰緊過程的扭矩精度控制。
4. 實驗室與教育科研
- 高校、研究機構的力學實驗與教學演示。
- 第三方檢測機構的扭矩測量標準器具。
五 技術支持與定制服務
力準傳感不僅提供標準化的高精度傳感器,更致力于為客戶提供全方位的解決方案:
- 專業選型支持:根據您的量程、精度、環境、安裝方式等需求,推薦最適配的型號。
- 定制化開發:支持非標量程、特殊尺寸、定制接口、內置變送器、特殊電纜等個性化需求。
- 技術咨詢與培訓:提供產品應用指導、系統集成建議及現場技術支持。
- 歡迎蒞臨指導:誠邀客戶前往公司參觀交流,深入了解產品工藝與質量控制體系。
六 結語
力準傳感靜態扭矩傳感器系列憑借其高精度、高可靠性、靈活適配等核心優勢,已成為工業測量、質量控制、機器人技術及科研教育等領域的重要選擇。我們致力于通過持續的技術創新與客戶至上的服務理念,為您提供穩定、精準的扭矩測量解決方案,助力您的產品與系統性能提升。
如需詳細了解或定制專屬解決方案,歡迎隨時聯系我們。
力準傳感技術中心
精準測量,力準護航
