微型壓式(膜盒式)傳感器系列技術解析與應用指南

力準傳感自主研發的微型壓式傳感器(亦稱膜盒式傳感器)系列,專為空間受限、高精度、高可靠性的壓力與力值測量場景設計。該系列產品結構緊湊、性能穩定、安裝靈活,廣泛應用于各類工業測試、裝配檢測、機器人抓取、按鍵手感測試等領域。
一、產品概述與特點

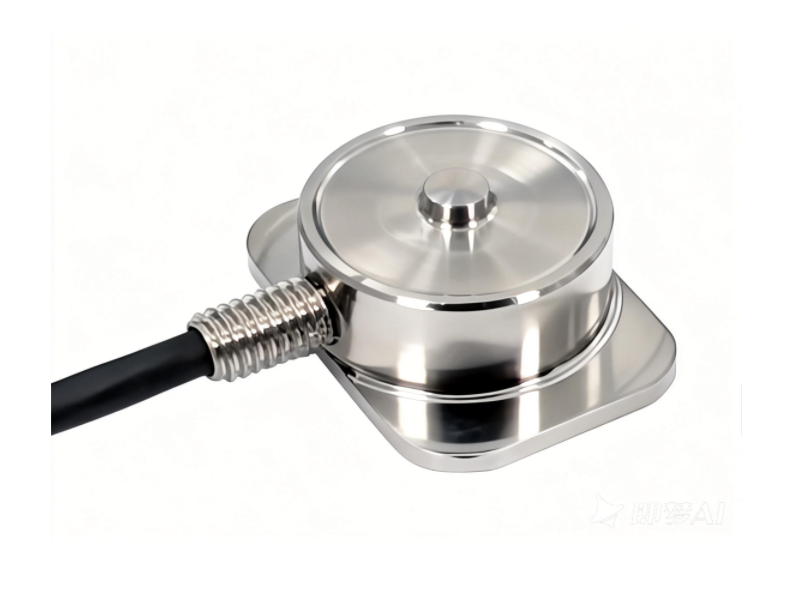

微型壓式傳感器采用膜盒式彈性體結構,具備以下突出特點:
- 小型化設計:體積小、高度低,適合安裝空間有限的場合。
- 高精度測量:非線性、滯后、重復性等指標優異,測量穩定可靠。
- 全不銹鋼材質:多數型號采用不銹鋼制造,耐腐蝕、耐高溫,適用于惡劣環境。
- 多樣化安裝方式:支持螺紋安裝、限位安裝(槽裝)等多種安裝形式。
- 防護等級高:IP64、IP65、IP66等防護等級,適應不同工業環境。
- 可選TEDS功能:支持傳感器自識別,便于系統集成與數據管理。
二、主要技術參數一覽
| 參數項目 | 典型范圍/數值 |
|---|
| 量程 | 0~5g 至 0~100t(覆蓋克、公斤、噸級) |
| 材質 | 不銹鋼(主流)、合金鋼(部分大噸位型號) |
| 輸出靈敏度 | 0.5mV/V、1.0~1.5mV/V、2.0mV/V 等多種規格 |
| 零點輸出 | ±2% F.S. |
| 非線性 | ±0.1%~±0.5% F.S. |
| 滯后 | ±0.1%~±0.5% F.S. |
| 重復性 | ±0.1%~±0.5% F.S. |
| 蠕變(30分鐘) | ±0.05%~±0.1% F.S. |
| 工作溫度范圍 | -20℃ ~ +80℃ |
| 補償溫度范圍 | -10℃ ~ +60℃ |
| 安全過載 | 120%~150% |
| 極限過載 | 150%~200% |
| 防護等級 | IP50、IP64、IP65、IP66 可選 |
| 電纜規格 | ?2mm、?4mm、?5mm,標準長度3m |
三、系列型號與選型指南
力準微型壓式傳感器提供多系列、多量程、多尺寸型號,常見系列包括:
1. LFC-05 / LFC-07 / LFC-08 系列
- 量程:5kg ~ 100kg
- 特點:超薄設計,僅3-5mm厚度,適用于按鍵手感測試、機器人手爪、小型壓力機等。
- 安裝方式:限位安裝(槽裝)
2. LFC-10 / LFC-12 / LFC-13 / LFC-15 系列
- 量程:5kg ~ 500kg
- 特點:結構堅固,適用于裝配力檢測、壓力機監控、教學實驗等。
- 安裝方式:限位安裝或螺紋安裝
3. LFC-19 / LFC-20 / LFC-40 / LFC-50 系列
- 量程:50kg ~ 2000kg 或更高
- 特點:中大型量程,適用于工業稱重、壓力試驗機、物料檢測等。
- 安裝方式:螺紋安裝為主
4. LFC-2B 系列
- 量程:0~100t
- 特點:大量程、高防護,適用于試驗機、汽車衡、料斗秤等重型設備。
- 安裝方式:螺紋安裝
四、安裝與接線說明
安裝方式:
- 螺紋安裝:通過中心螺紋孔固定,適用于有支撐結構的場合。
- 限位安裝(槽裝):將傳感器嵌入槽中,通過側向限位固定,適用于空間高度受限的場景。
接線示意圖:
所有型號均采用標準四線制接線:
- 激勵+(Ex+):紅
- 激勵-(Ex-):黑
- 信號+(Sig+):綠
- 信號-(Sig-):白
建議使用屏蔽電纜,并遠離強電干擾源。
五、典型應用場景
| 應用領域 | 適用型號舉例 | 檢測內容 |
|---|
| 按鍵/開關手感測試 | LFC-05、LFC-07、LFC-08 | 按鍵力度、行程力曲線 |
| 機器人手爪力控 | LFC-10、LFC-12、LFC-15 | 抓取力、握持力、裝配力 |
| 熱壓/冷壓機壓力監測 | LFC-20、LFC-40、LFC-50 | 壓力分布、壓力峰值、過程控制 |
| 汽車/摩托車裝配力檢測 | LFC-50、LFC-2B | 過盈配合力、螺栓擰緊力 |
| 試驗機與稱重系統 | LFC-2B、LFC-XX-3M | 材料試驗、靜態稱重、動態力監測 |
| 教學與科研實驗 | LFC-10H、LFC-12、LFC-15 | 力值標定、結構測試、力學實驗 |
六、選型建議
- 確定量程:選擇略大于實際最大受力值的量程,一般建議使用在傳感器量程的60%~80%。
- 確認尺寸:根據安裝空間選擇合適的外形尺寸與高度。
- 精度要求:高精度場合選擇非線性±0.1% F.S.的型號,一般場合可選±0.5% F.S.。
- 環境適應性:潮濕、多塵環境選擇高防護等級(IP65及以上);高溫場合注意溫度補償范圍。
- 輸出信號:根據需要選擇mV/V輸出或搭配我們的變送器產品。
- 安裝方式:根據結構設計選擇螺紋安裝或限位安裝。
七、技術支持與定制服務
力準傳感支持:
- 非標定制:可根據客戶需求定制量程、尺寸、接口、電纜長度等。
- TEDS集成:支持IEEE 1451.4標準,便于智能傳感系統集成。
- 技術咨詢:提供選型、安裝、調試全過程技術支持。
- 樣品測試:歡迎客戶寄樣或來廠實地測試。
結語
力準微型壓式傳感器系列以其優異的性能、靈活的設計和可靠的品質,已成為工業測力領域的重要選擇。無論是精密裝配、機器人感知、還是重型試驗,我們都能提供合適的傳感器解決方案。
如需進一步了解或定制產品,請聯系我們的技術團隊,我們將竭誠為您服務。
力準傳感技術中心
精準測量,力準相伴
