各位朋友,我是張工。咱們接著聊傳感器,今天的主角,是工業稱重里的“硬漢”兼“多面手”——輪輻式傳感器。您要是嫌平行梁傳感器“秀氣”,那這家伙,就是專門來干“粗活”和“巧活”的。

一、 先看長相:一副“內力深厚”的練家子模樣

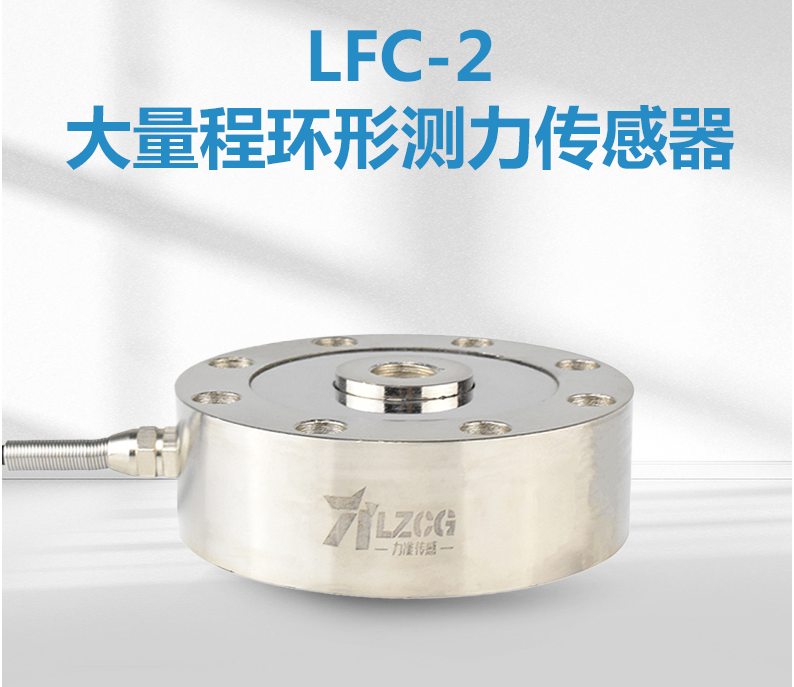

把它從箱子里拿出來,第一感覺是什么?敦實、緊湊、渾身是勁兒。
它不像平行梁那樣扁平,而更像一個厚實的金屬圓盤或方塊,中心通常有一個圓孔。最有辨識度的是它的側面:四周布滿了規則的輻條,就像老式馬車的輪子,或者齒輪的側面。這就是它名字“輪輻式”(也叫“輻條式”)的由來。
這些輻條,就是它的核心機密。它們不是裝飾,而是精心設計的彈性體。當力作用在傳感器上時,這些輻條會發生細微的、可控的形變,我們的應變計就貼在這里,捕捉這個形變信號。
整體看,它結構極其對稱、緊湊,沒有外伸的懸臂,所有力量都被鎖在這個堅實的“堡壘”內部處理。給人一種剛性極強、非常抗造的感覺。
二、 它厲害在哪兒?天賦異稟的“四超”選手
從這長相,你就能猜到它的絕活:
- 超強抗偏載、抗側向力:這是它最大的優勢!因為力是通過兩端的壓頭(或底板)直接作用在堅固的中心和外圍上,再由四周對稱的輻條均勻分擔。無論力從哪個角度稍微偏一點,對輸出的影響都極小。簡單說,就是“你歪任你歪,我自巋然不動”。
- 超低外形:它的高度通常很低,像個“硬幣”或“墊片”。這在空間極度受限的場合,簡直就是救星。
- 超大量程范圍廣:從幾百公斤到幾百噸,甚至上千噸,它都能覆蓋。是真正能兼顧中、大量程的傳感器。
- 拉壓兩用:很多輪輻式傳感器設計上既能測量壓力,也能測量拉力(需要配備附件)。一器兩用,非常靈活。
三、 實戰舞臺:哪兒“硬”哪兒“險”它就上
正因為這些天賦,它的主場非常明確:
- 場景一:汽車衡、軌道衡的“中堅力量”。你見過地磅吧?以前多用柱式,但現在越來越多的汽車衡選擇輪輻式傳感器。因為它矮,可以降低秤臺高度;抗側向力強,不怕車輛剎車上磅時的沖擊;而且維護方便。把它塞進有限的地基坑里,非常合適。
- 場景二:工業配料罐、料斗秤的“守護神”。大型的砂漿罐、水泥倉、飼料罐,下面用三四個大噸位的輪輻式傳感器一頂,穩穩當當。料罐因為下料可能晃動,產生側向力,用輪輻式就能很好應對。
- 場景三:力值監控與過程的“關鍵探頭”。這是它的“巧活”。比如:
- 過載保護:在大型壓力機、注塑機上,把它裝進去,實時監控壓力,防止機器過載損壞。
- 張力測量:在電纜、鋼纜的收放卷過程中,用它來測量和控制張力,保持恒定。
- 結構力測試:在橋梁、建筑鋼結構上,用它來監測長期承載的力。
- 場景四:空間狹小的“解決方案”。有些自動化設備內部,高度就幾厘米,還要精確測力,這時低高度的輪輻式幾乎是唯一選擇。
四、 張工的實戰心得與“避坑”指南
跟這家伙打交道久了,有些心得必須分享:
- 選型關鍵看“安全過載”和“極限過載”:買輪輻式,別光看額定量程。一定要問清楚廠家的安全過載(比如150% F.S.)和極限過載(比如300% F.S.)是多少。工業現場意外沖擊多,冗余度必須留足。
- 安裝要求“平、貼、均”:它的上下接觸面必須平整、光滑、平行。安裝底板要夠厚夠硬,不能變形。多個傳感器共用時,要用球面壓頭或自調心底座來補償基礎的不平,確保每個傳感器垂直受力。這是發揮它抗偏載優勢的前提!
- 小心“彎矩”這個隱藏殺手:雖然它抗側向力強,但最怕的是外加彎矩。比如,在傳感器和加載面之間,錯誤地使用了過長的螺栓連接,一擰緊就強加了一個巨大的彎矩,可能直接導致零點漂移甚至損壞。螺栓不能擰死,要留出微動空間,力應該只通過壓頭傳遞。
- 防護與接線:用在室外或粉塵環境,一定要選防護等級高(至少IP67)的產品。它的接線腔通常在側面,布線時要做好機械防護,防止線纜被拉斷。
總結一下
如果說平行梁傳感器是稱重界的“精密穩重的紳士”,那么輪輻式傳感器就是“內力深厚、能扛能打的太極高手”。它把力量和智慧都藏在緊湊、對稱的結構里,專治各種偏載、沖擊、空間矮、量程大的復雜工況。
下次您看到矮墩墩的地磅,或者巨大的料罐,可以想想,它的“腳下”很可能就踩著幾個這樣的硬漢,默默扛起千鈞重擔,還保持著精準的“讀數”。
行了,關于輪輻式傳感器,咱今天就聊到這。我是張工,在傳感器和測控的路上,咱們邊干邊聊!
