信號’長途旅行’：從旋轉軸到顯示屏

大家好，我是深圳力準傳感器的張工。

前面我們聊了扭矩傳感器的“神經末梢”——應變片，它敏銳地捕捉到了軸的微小形變。但不知道大家有沒有想過，這個在旋轉軸上產生的、極其微弱的“原始信號”，是如何突破重重障礙，最終變成我們屏幕上清晰、穩定的數字的呢？

今天，我就帶大家踏上這段信號跨越千山萬水的“長途旅行”，看看這背后我們工程師都解決了哪些挑戰。

第一站：誕生——旋轉軸上的“微弱耳語”

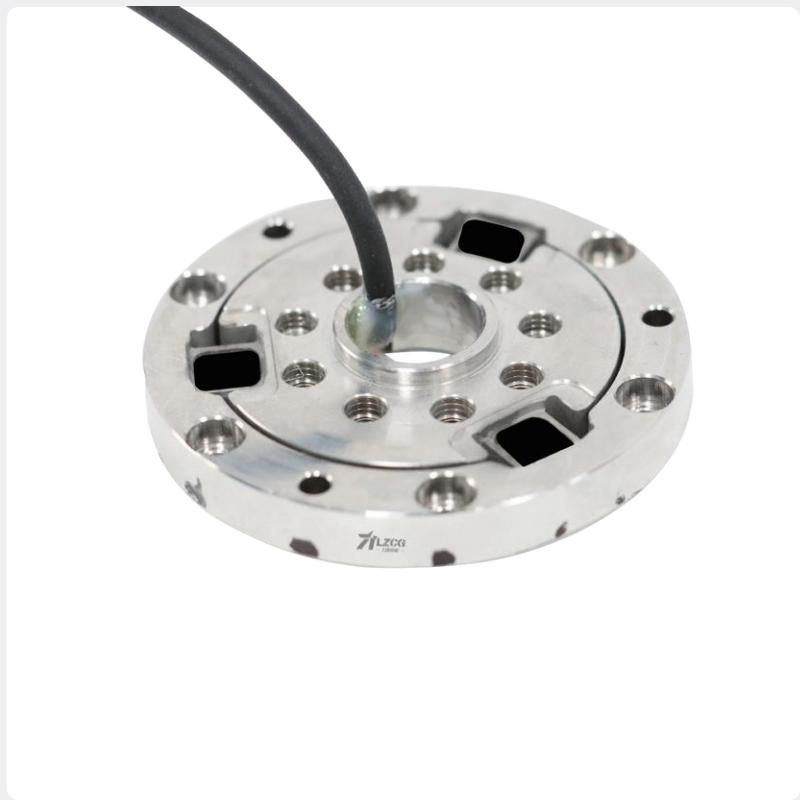

我們的旅程始于傳感器的核心——旋轉的彈性軸。當扭矩作用于它時，貼在上面的應變片電阻值發生了微乎其微的變化。

請注意，是微乎其微！這個初始的電信號，就像一聲“微弱的耳語”，不僅能量小，還極其脆弱，周圍任何一點電磁干擾都足以將它淹沒。如果直接把這個信號傳出去，它絕對會在半途“夭折”。

所以，在出發前，它必須在“出生地”先進行一次關鍵的強化。

第二站：強化與變身——本地“信號加工廠”

在傳感器內部，緊挨著測量電橋的，是一個至關重要的部件：信號調理電路。您可以把它想象成一個設在旋轉軸上的“微型信號加工廠”。

它的任務有三個：

1. 放大：將這個“微弱的耳語”放大成千上萬倍，變成一個“清晰有力的聲音”。
2. 降噪：通過濾波技術，盡可能地剔除掉混雜在信號里的各種電子噪聲，讓信號變得更“純凈”。
3. 變身：將模擬信號轉換成更適合遠距離傳輸和處理的數字信號（在數字式傳感器中）。

這個環節的技術水平，直接決定了后續旅程的“信噪比”。在力準的產品中，我們采用高精度、低漂移的放大芯片和優化的電路布局，確保從“加工廠”出來的信號，不僅強壯，而且“保真度”極高。

第三站：跨越天塹——從“旋轉”到“靜止”的華麗轉身

這是整個旅程中最具挑戰性的一關！信號在旋轉的軸上，而我們的顯示設備是靜止的。如何讓數據“過河”？

這里就有了兩種主流的“過河方案”：

• 方案A：滑環接觸式——古老的“擺渡船”

  • 原理：依靠金屬電刷與旋轉滑環的物理接觸來傳導信號。
  • 缺點：就像我們第三期提到的，存在物理磨損、怕振動、壽命有限，在高速場合容易產生火花和噪聲。

• 方案B：非接觸式——現代的“無線電波”

  • 原理：這是我們力準主力發展和推崇的技術。它又分為兩種：
    • 電磁感應式：利用電磁耦合原理，通過“變壓器效應”跨越氣隙傳輸能量和信號，無接觸、無磨損、壽命長。
    • 數字射頻式：將信號數字化后，像廣播電臺一樣，通過無線射頻（如2.4G）發射出去，再由接收器接收。這是徹底的無纜化，非常適合集成式應用。

在力準，我們根據不同的應用場景和客戶需求，提供最合適的“過河方案”，尤其是我們的非接觸式產品，以其高可靠性和卓越的抗干擾能力，成為了眾多高端應用的首選。

第四站：最終呈現——顯示屏上的“智慧之窗”

信號成功“過河”后，旅程還未結束。它會被送入傳感器的微處理器進行最終“包裝”。

在這里，它會：

• 運算：根據預設的公式和校準系數，將電壓值換算成我們熟悉的“牛頓米”或“千克力厘米”等扭矩單位。
• 補償：利用存儲在芯片里的溫度補償曲線，對因環境溫度變化帶來的微小誤差進行修正，確保讀數在全溫度范圍內的精準。
• 輸出：最后，這個被精心處理過的信號，通過標準的接口（如USB、RS485、EtherCAT等）或無線協議，穩定地顯示在您的電腦、PLC觸摸屏或手機App上。

結語：守護每一次信號的完美抵達

回顧這段從旋轉軸到顯示屏的“長途旅行”，它絕非簡單的導線連接，而是一段充滿技術挑戰的征程。它需要敏感的感知、精妙的放大、可靠的傳輸和智能的處理，每一個環節都至關重要。

而我們力準傳感器的價值，就在于用心打磨旅程中的每一個環節，確保從現實物理世界捕獲的扭矩信號，能夠真實、無損、穩定地抵達您的眼前，為您的過程控制、質量分析和科學研究提供最堅實的數據基石。

下一期，我們將關注一個非常實際的話題，幫助大家科學地使用傳感器：《扭矩傳感器’體檢’指南：校準與精度保障》。

我是張工，我們下期再見！
