從信號到數據：六維力傳感器的信號調理與數據采集系統

引言：跨越微伏到數字的鴻溝

在六維力傳感器的核心，應變計感知著微乎其微的形變，產生僅毫伏甚至微伏級別的原始電壓信號。這個信號如此微弱，如同在狂風暴雨中聆聽一根針落地的聲音，極易被噪聲淹沒。如何將這份脆弱而精確的“感覺”無損地、可靠地轉換為機器人控制器能夠理解的堅固數字指令？這正是信號調理與數據采集系統的使命。它如同一位專業的翻譯官和保鏢，將傳感器的“低語”放大并清晰地轉述給系統的“大腦”。

第一模塊：信號的起點：脆弱的惠斯通電橋

一切始于惠斯通電橋。當彈性體受力，應變計的電阻變化會打破電橋的平衡，輸出一個差分電壓信號（Vout）。這個信號具有兩個關鍵特征：

1. 極其微弱： 通常只有毫伏（mV）級別。
2. 富含噪聲： 易受電磁干擾、溫度波動的影響。
   這個原始信號無法直接使用，必須經過一系列精密的“調理”才能變得有用。

第二模塊：放大與激勵：賦予信號力量

放大是信號調理的第一步，也是最關鍵的一步。

• 儀表放大器是這個階段的核心器件。它不同于普通放大器，具有極高的輸入阻抗（避免從電橋汲取電流導致測量誤差）、極高的共模抑制比 以及低噪聲、低漂移的特性。
• 共模抑制比 至關重要，它能有效抑制在兩根信號線上同時出現的、來自外部電磁環境的共模噪聲，而只放大我們需要的差分信號。
• 同時，系統需要一個極其穩定的參考電壓源為電橋提供激勵電壓。任何激勵電壓的波動都會直接被當作力信號被放大，因此其穩定性直接決定了測量的準確性。

第三模塊：濾波與凈化：剔除無用信息

放大后的信號中仍然混雜著各種頻率的噪聲，必須進行濾波。

• 低通濾波器是主力。它的作用是允許頻率低于截止頻率的有效信號通過，而將高于此頻率的噪聲（如高頻開關噪聲、射頻干擾）大幅衰減。
• 截止頻率的設置是一門藝術：設置過高，噪聲濾除不干凈；設置過低，可能會濾除有用的動態力信號，導致響應遲緩。濾波器設計需要在噪聲抑制和信號保真度之間取得平衡。

第四模塊：數字化與接口：進入數字世界

經過放大和濾波后的模擬信號，需要轉換為數字信號才能被計算機處理。

• 模數轉換器 是執行這一轉換的核心。它的分辨率決定了數字化過程的精細程度（如16位、24位ADC），分辨率越高，能分辨的力變化就越細微。采樣率則決定了ADC采集數據的速度，高采樣率對于捕捉動態力過程至關重要。
• 轉換后的數字?jǐn)?shù)據通過通信接口傳輸給上位機。模擬電壓接口 簡單但易受干擾；而數字接口 正成為主流，如EtherCAT、CANopen等，它們抗干擾能力強，傳輸距離遠，并能承載豐富的設備狀態信息，是實現高性能、高可靠性集成的關鍵。

第五模塊：系統集成：邁向智能感知

在現代六維力傳感器中，信號調理與采集系統正日益高度集成化。一顆集成了放大器、ADC、濾波器和數字接口的專用芯片或模塊，被放置在離傳感器核心最近的位置。這種設計最大限度地縮短了脆弱模擬信號的傳輸路徑，從物理上提升了信噪比和抗干擾能力。最終，一個穩定、純凈、標準的六維力/力矩?cái)?shù)據流被實時地送入控制閉環，驅動機器人做出精準而柔順的響應。

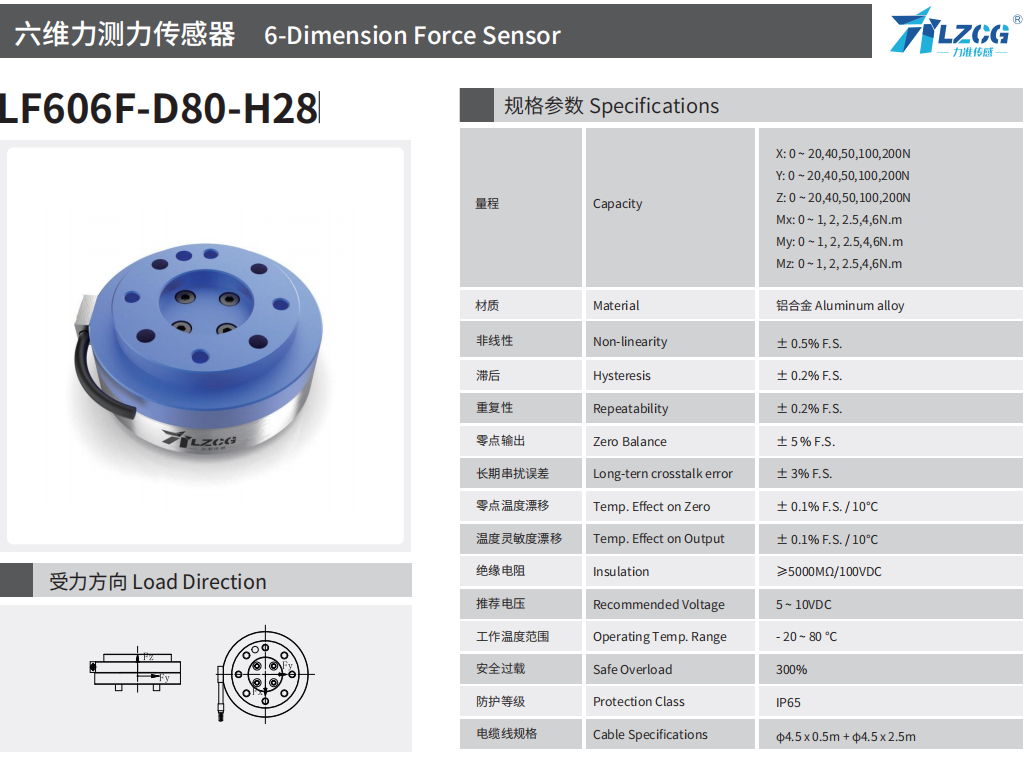

力準六維力傳感器LF606F-D80-H28

總結： 信號調理與數據采集系統雖身處幕后，卻是六維力傳感器性能的終極保障。它通過放大、濾波、數字化三大核心步驟，將物理世界的微弱力信號，淬煉為驅動智能機器的堅實數據基石。
