差壓變送器在工廠廣泛使用。為確保系統的正常運行和準確，需要對系統進行定期檢查和校準。提出了一種無需拆卸導壓管就可進行現場標定的方法。

眾所周知，差壓變送器與導壓管相連。導壓管和差壓變送器的接頭一般需要拆卸，然后連接到壓力源進行校準。這樣比較麻煩，而且工作量大，勞動強度大，最擔心的是在拆卸接頭時導壓管破裂或泄漏。已知不論哪種差壓變送器，其正、負壓室均設有排氣、排液閥或旋塞，方便我們在現場校準差壓變送器，即不需拆下壓力管即可進行差壓變送器校準。校正差壓變送器時，首先關閉正、正三閥組三個閥組，開啟平衡閥，松開排氣閥、出液閥或旋塞，再用一個自制接頭取代與正壓室相連的排氣閥、液閥或旋塞。壓源用膠管與自制接頭連接，關閉平衡閥，檢查氣路密封性，然后將安培計(伏特計)和手動操作者接上變送器的輸出電路，通電預熱后開始標定。

普通差壓變送器的校準：

先把阻尼調至零狀態，先調整零點，再調滿壓，使輸出為20mA，在此介紹一種快速的零點、量程的快速調整方法。調節點對滿度的影響很小，但調整點對零點有影響。在未進行遷移時，其影響約為量程調整量的1/5，也就是量程向上調整1mA，零點上升0.2mA左右，反之亦然。例如，滿量程壓力是100Kpa，讀數是19.900mA，調量程電位器的輸出是19.900+(20.000-19.900)×1.25=20.025mA.量程增加0.125mA，則零點增加1/5×0.125=0.025mA.量程增加1/5×0.125=0.025mA.在零點和滿量程調整正常后，再檢查中間各刻度，看是否超差？如有需要，請調整。接著調整遷移，線性和阻尼。

標定智能差壓變送器。

由于HART變送器的結構原理決定了智能變送器無法通過上述常規方法校準。因為該智能變送器在輸入壓力源與產生的4-20mA電流信號之間，除機械和電路外，還包括微處理芯片對輸入數據的操作。所以，調整與傳統方法不同。V??？實際上，m7v#F制造商還解釋了智能發射機的校準問題。如ABB發射機可以分為設定范圍、重量程和微調。其中，設定定量程主要通過LRV.URV的數字設定完成，重定量程操作需要將變送器連接到標準壓力源，通過一系列指令引導，由變送器直接感應到實際壓力并設定數值。時間尺度的初始和最終設定直接取決于實際壓力輸入值。然而，盡管變送器的模擬輸出和所用的輸入值之間的關系是正確的，但過程值的數字讀數顯示的值會略有差異，這可以通過微調項來校準。因為每個部件需要分別調整和共同調整，所以實際的校準可按下列步驟進行：

1.調一次4-20毫安微調，修正發射器內的D/A轉換器，因為它不涉及任何傳感器，也不需要外部壓力信號源。

2.再進行全程微調，使4-20毫安的數字讀數與實際施加的壓力信號一致，因而需要壓力信號源。

3.最終重定量程：通過調節模擬輸出4-20毫安，使之與變送器外殼上的零位(Z)和調零(R)開關完全一致。

探討：

有人認為，只需HART手操器就可以改變變送器的量程，在不輸入壓力源的情況下對零和量程進行調節，但這種做法不能稱之為設定量程。實際標定需要使用標準壓力源來輸入變送器。因為不使用標準器，調量程(LRV,URV)并沒有校準，而是忽略輸入部分(輸入變送器壓力)以調整輸出(變送器的轉換電路)。另外，壓力、壓差檢測部分與A/D轉換電路及電流輸出之間的關系不均勻。標定的目的是找出三者的變化。著重指出：只有對輸入輸出進行調試(輸入變送器壓力，A/D轉換電路，回路電流輸出電路)，才是真正的校驗。

在調節工作結束后，將排氣、排液閥或旋塞旋回原位，繞生料帶，保證生料帶不泄漏，但在旋緊前應對正、負壓室進行排氣、排液工作。這時，可利用過程壓力檢查變送器簡單的靜壓誤差。

微壓儀表通過智能差壓變送器調節。

用智能型差壓變送器對微壓儀表進行調節是一種比較實用、有效、未知的調節方法。在工廠里廣泛使用微壓、微差壓表或變送器，大多數精度在1.0-2.5之間。微壓力儀表的調節不復雜。重點是選擇壓力標準表。有時候，選擇符合標準的標準表是困難的，這就使調節結果的準確性變得困難。

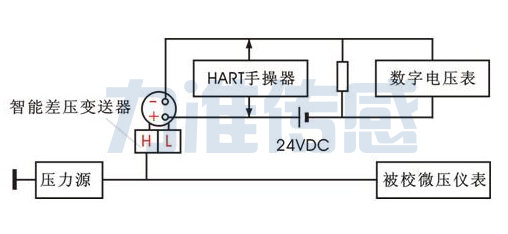

微分變送器精度高，溫度誤差小，靜壓誤差小，范圍可調比大。智能型差壓變送器可通過手動通信器直接操作，并可轉換成Pa、kPa等。該智能差壓變送器具有以上特點，可調節壓力檢測標準表，如圖調整接線。在預熱通電后，通過手動操作通訊器，將智能差壓變送器的測量單元調整到與被調節的微差壓變送器一致，并且輸出值設置為線性。再調節壓力源壓力，并用手動控制通訊器讀出智能變送器輸入壓力的準確值，從而正式調節微壓儀表。先確定調節儀器各校驗點的輸入壓力值，再由壓力源輸入壓力。每一個輸入壓力的標準值由一個手動通信器讀出，微壓儀指示值逐點校準，再根據記錄計算調節儀表各點的誤差。如超差，則進行調整。

使用智能差壓變送器調節微壓儀需要注意:

數顯表配有差壓變送器，如輸入信號為4-20毫安。還可以將智能變送器設置為4-20毫A的恒流源。那么，調節輔助儀器。利用智能差壓變送器調節微差壓變送器需要注意的一些問題有：

1.智能差壓力變送器的精度一般在0.1%左右，國產數字式壓力計的精確度一般是0.05%和0.1%，而0.05級的微壓數字壓力表非常少見。將智能變送器作為標準表，將受到電源電壓、重力加速度、溫度等因素的影響。但整體檢測裝置的總體不確定性仍小于0.2%。因此使用它來調節1-2.5級微壓儀表完全可以滿足要求。智能型變送器當然也要定期檢查。

2.在調試時，如果發現智能差壓變送器的測量頭垂直地放置，盡管沒有壓力輸入，但仍可從手動操作通信器上讀出一個小壓力值，這是正常現象。這個解決方案就是稍微改變智能差壓變送器的位置，讓智能差壓變送器在沒有壓力輸入的情況下，實現手動開關的壓力讀數。

3.對于已經使用智能發射機的企業來說，使用智能差壓變送器來調整微型壓力儀表是非常經濟的，而且不需要增加投資。對還沒有使用智能變送器的企業，例如購買了智能變送器和手動通信器，應該權衡和比較智能差壓變送器是否合理。
